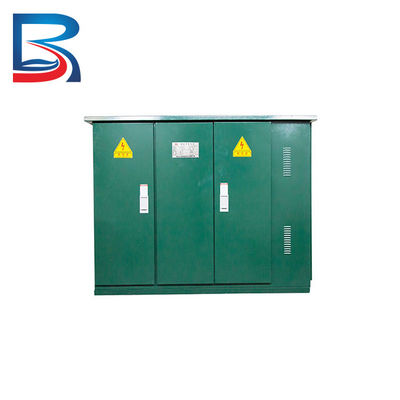

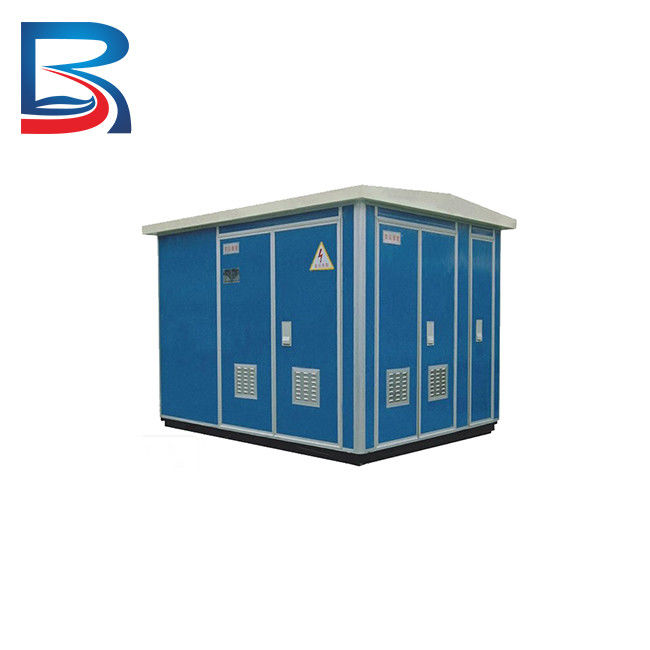

Sous-station de transformateur de contrat de TNB pour la gare ferroviaire et la route

Type extérieur d'intérieur sous-station de contrat de TNB pour la gare ferroviaire et la route

Description de produit

Une sous-station en forme de boîte (désignée sous le nom d'un « sous-marin de boîte » pour faire court) est un ensemble complet compact d'équipement de distribution d'énergie qui combine le mécanisme à haute tension, les transformateurs de distribution, le mécanisme de basse tension, l'équipement régulateur d'énergie, et les dispositifs réactifs de compensation électrique dans un ou de plusieurs boîtes selon un certain plan de câblage.

Il convient pour l'usage dans les systèmes triphasés à C.A. 10/0.4KV afin de la puissance de distribution le long des lignes et à la distribution. Comparé aux sous-stations en forme de boîte européennes de la même capacité, les sous-stations en forme de boîte américaines ont une structure plus raisonnable. Les sous-stations en forme de boîte européennes installent le transformateur et le matériel électrique à haute tension ordinaire dans la même coquille en métal, qui a comme conséquence une haute température dans le compartiment de transformateur, rendant la dissipation thermique sortie difficile et effectuante.

En plus, les sous-stations en forme de boîte européennes emploient les commutateurs et les fusibles à haute tension ordinaires de charge, et le mécanisme de basse tension dans la boîte, ayant pour résultat de plus grandes dimensions. Les sous-stations en forme de boîte américaines sont différentes des sous-stations en forme de boîte européennes en structure. De la perspective de disposition, le compartiment de basse tension, le compartiment de transformateur, et le compartiment à haute tension ne sont pas arrangés dans une T-forme mais dans une forme croisée. D'une perspective structurelle, ce type de sous-station en forme de boîte est divisé en deux parts : l'avant et arrière.

La partie avant contient les intervalles d'opération de tension de ciel et terre, y compris des TB de tension de ciel et terre, des poignées de fonctionnement de commutateur de charge, la tension à vide réglant les commutateurs sectionnels, des fusibles embrochables, des indicateurs de niveau d'huile, etc. La partie arrière est le réservoir de stockage de pétrole et le radiateur, dans lequel l'enroulement de transformateur, le noyau de fer, le commutateur à haute tension de charge, et le fusible sont placés. Les parafoudres utilisent également les parafoudres immergés dans l'huile d'oxyde de métal. Le transformateur élimine des oreillers d'huile et emploie un réservoir de stockage de pétrole scellé conçu selon le principe du volume constant d'espace de pétrole et de gaz, avec le réservoir de stockage de pétrole et le radiateur exposés à l'air, rendant la dissipation thermique facile.

Le disjoncteur de basse tension utilise un disjoncteur de plastique de coquille comme disjoncteur principal et le disjoncteur sortant. En raison de sa structure simplifiée, de l'empreinte de pas et du volume de ce type de sous-station en forme de boîte sont considérablement réduits. En raison de sa porte de petite taille et unilatérale, son empreinte de pas exigée est seulement 1/4 de cela d'une sous-station en forme de boîte européenne, et son volume est seulement 1/5 à 1/3 d'une sous-station en forme de boîte européenne de la même capacité.

Les sous-stations en forme de boîte américaines utilisent des fusibles pour protéger les disjoncteurs automatiques d'air de côté à haute tension et de coquille en plastique pour protéger le côté de basse tension, qui est identique que la méthode de protection employée dans des transformateurs chinois de la distribution 10kV. Les fusibles à haute tension protègent les défauts internes dans des transformateurs, alors que les disjoncteurs automatiques d'air protègent la ligne latérale de basse tension surintensité, court-circuit, et défauts de sousvoltage. Les inconvénients des sous-stations en forme de boîte américaines sont que le commutateur de charge est immergé dans l'huile, qui cause l'huile d'être carbonisée et décomposée par des arcs, produisant les gaz néfastes tels que l'acétylène, qui diminue la représentation et a causé des accidents.

En plus, il n'y a aucun point de désaccouplement évident, le rendant incommode pour l'entretien. Puisque la protection de basse tension et les méthodes régulatrices employées aux USA sont différentes de ceux utilisées en Chine, les sous-stations en forme de boîte américaines ne viennent pas avec la protection et doser de basse tension.

Pour répondre aux besoins des utilisateurs domestiques, a domestiquement produit les sous-stations en forme de boîte sont équipés des armoires de distribution de basse tension du côté de basse tension. Puisque des sous-stations en forme de boîte sont exposées pour diriger la lumière du soleil pendant de longues périodes, elle affecte la dissipation thermique des disjoncteurs de plastique de coquille, les rendant incapables de déconnecter correctement des charges et des courants de court-circuit, qui peuvent mener aux défauts latéraux à haute tension.

Spécifications

Profil d'entreprise

1. Chongqing Bosun Electrical Co. , Le Ltd a été établi en 1996, situé dans Banan District Chongqing China, avec le transport commode, couvre une aire de 8 000 mètres carrés.

2.Devoted dans la recherche et développement, la fabrication, l'installation, et les ventes des ensembles complets de mécanisme de tension de ciel et terre et d'équipement de contrôle de 40.5kV à 0.22kV.

3.more que 20 certificats de CCC/CQC, répondent aux exigences du niveau le plus élevé de protection d'IP65 et l'environnement d'altitude de 4500 mètres, obtiennent le GB/T19001 : /ISO9001 2016 : certification 2015 de système de gestion de la qualité,

département complet de développement de produit 4.A, équipe de créateurs.

genres 5.Various de conception de construction et de fabrication de produit à l'aide des systèmes logiciels spécialisés de DAO de conception mécanique et électrique d'ordinateur.

surveillance 6.Complete, mesure, et équipement d'essai pour assurer la qualité des produits élevée.

chaîne de la production 7.Complete comprenant l'installation de fabrication de commande numérique par ordinateur, l'appareil à souder, et le matériel de levage requis pour la production d'armoire, équipement de recourbement de barre omnibus, étamant l'équipement, les outils électriques, et tout autre équipement de production d'assemblée requis pour la production complète d'assemblée.

8.More que 10 brevets d'invention de produit et brevets de modèle d'utilité.

service 9.Excellent basé sur la devise « qualité d'abord, client premier, survie par la qualité, développement par le service, amélioration continue. »

Matériel

la porte d'armoire 1.The adopte un double processus biseauté de bord, qui augmente la résistance de la structure du même matériel de 50%.

des trous tous de l'installation 2.The sont faits utilisant un processus de estampillage et s'étendant multicouche, par lequel réduit la situation coulissante de fil plus de 80%.

les trous de l'admission 3.The et du débouché adoptent une structure composée des trous de précipitation et des perforations rectangulaires, qui peuvent être avec souplesse choisis pendant l'installation sur place.

la boîte 4.The adopte un double processus se pliant, qui augmente la résistance de la structure du même matériel de 50%.

le circuit de la commande 5.The adopte une conception composée de procédure de mise en point et de mode de lutte anti-incendie, considérablement réduisant la combustion de l'équipement de pompe à fan et à eau conçu pour la lutte anti-incendie pendant l'élimination des imperfections.

Avantages

qualité 1.Excellent

service de 2,24 heures

conception 3.Professional

technique 4.Advanced

la livraison 5.Rapid
