| Lieu d'origine: | Chongqing |
| Nom de marque: | Bosun |
| Certification: | ISO9001, CE, CQC,CCC |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 999 - 9999 USD |
| Détails d'emballage: | CAS EN BOIS |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | T/T, L/C, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Nom de produit: | Sous-station électrique de transformateur | Couleur: | Au besoin |
|---|---|---|---|
| ODM/OEM: | Admis | Certificat: | OIN, 9001 CQC, CCC, CE |
| Paiement: | T/T L/C | Emballage: | CAS EN BOIS |
| Mettre en évidence: | Sous-station préfabriquée électrique de réseaux,Sous-station électrique de contrat des réseaux TNB,Sous-station préfabriquée de contrat de TNB |
||

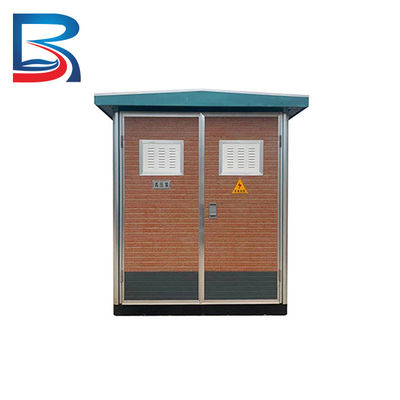

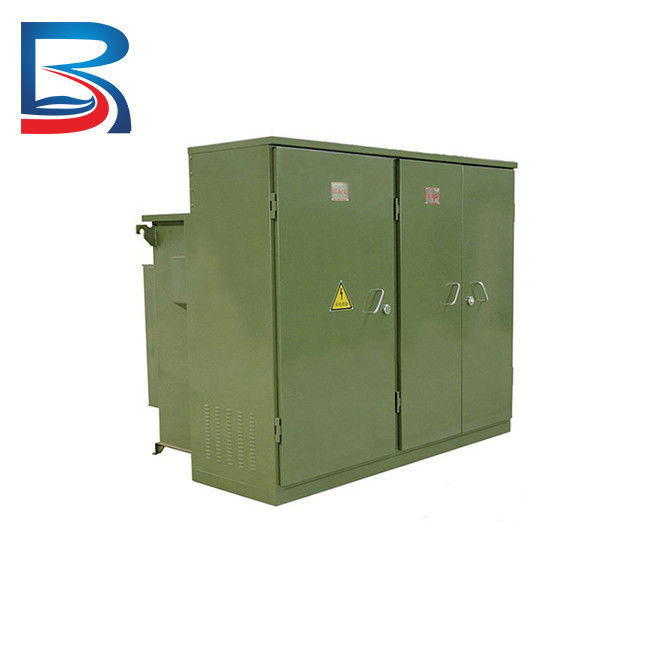

Sous-station électrique préfabriquée de transformateur de TNB pour les réseaux électriques
Description de produit
Niveaux de tension
• Typiquement utilisé pour la distribution moyenne de tension jusqu'à autour de 12kV du côté primaire.
• Tension dévoltrice à 400V ou à 690V du côté secondaire.
• Approprié aux applications avec des capacités de transformateur jusqu'vers 1600 au KVA.
Caractéristiques de conception
• Estimation de protection de clôture d'IP54 ou plus haut pour se protéger contre la poussière et l'éclaboussement occasionnel de l'eau.
• Classe d'isolation au moins d'E (140°C) pour les transformateurs et le mécanisme.
• L'équipement et les composants répondent à des normes du CEI pour les sous-stations électriques.
• Dispositifs de protection facultatifs comme des intercepteurs de montée subite, des transformateurs d'instrument, etc.
Contrôle de température
• Systèmes de refroidissement naturels ou à air forcé pour absorber la chaleur des composants.
• Capteurs de température pour surveiller les températures ambiantes et internes.
• Les unités de contrôle de température pour régler des vitesses de l'hélice, déclenchent des alarmes, etc.
• Échangeurs de chaleur ou de refroidissement par liquide pour des températures ambiantes élevées.
• Climatisation facultative pour des conditions extrêmes.
Sécurité opérationnelle
• Relais et disjoncteurs de protection intégrés pour la protection de surintensité, de surcharge et de court-circuit.
• Relais protecteur facultatif pour des défauts de terre, au-dessus de/sous des tensions, la puissance inverse, etc.
• Prévention d'Islanding à démonter automatiquement de la grille pendant les pannes.
• Systèmes de suppression des incendies et mise à la terre protectrice.
• Alarmes, indicateurs et panneaux de commande pour la surveillance et l'opération.
• Mesures de sécurité comme fermer à clef des portes et la détection d'intrus.
Spécifications
| Tension évaluée | 12/17.5/24kV | 36kV |
|
Applicable standard |
LE CEI 62271 – 202 (LE CEI 61330) | LE CEI 62271 – 202 (LE CEI 61330) |
| Température ambiante normale | 40 ° C | 40 ° C |
| Température ambiante maximum | 50 ° C | 50 ° C |
| Construction de clôture | Modulaire | Modulaire |
| Ventilation | Naturel | Naturel |
| Classe de la température (norme) | K 10 | K 10 |
| Compartiment de système mv et de BT | IP 54 | IP 54 |
| Compartiment de transformateur | IP 23 | IP 23 |
| Tension évaluée (kilovolts) | 12/24kV | 36kV |
| Fréquence de puissance (kilovolt RMS) | 28/50 | 70 |
| Impulsion (kilovolt p) | 75/125 | 170 |
| Fréquence évaluée (hertz) | 50/60 | 50/60 |
| (a) actuel normal évalué | 630 | 630 |
| Rupture de la capacité (a) | 630 | 630 |
| Faisant la capacité (ka) | 52.5 / 40 | 50 |
| (a) actuel normal évalué | 630 | 630 |
| Cassant la capacité (ka) | 21/16 | 20 |
| Faisant la capacité (ka) | 52.5 / 40 | 50 |
| Puissance évaluée (KVA) – oléiforme | 2500 | 2000 |
| Puissance évaluée (KVA) – sec | 2500 | 2000 |
| Tension secondaire évaluée (v) | 433 | 433 |
| Groupe de vecteur | Dyne 11 | Dyne 11 |
| Gamme de tapement | + 5 dans les étapes de 2,5% | + 5 dans les étapes de 2,5% |
| IP | Oui | Oui |
| Arc interne | Oui | Oui |
| Classe de clôture | Oui | Oui |
| Essai au choc | Oui | Oui |
| Essai de court-circuit sur la mise à la terre | Oui | Oui |
Avantages
qualité 1.Excellent
service de 2,24 heures
conception 3.Professional
technique 4.Advanced
la livraison 5.Rapid
Installations productives
Ingénierie
usines de la génération 1.Power
2.Substations
bâtiments 3.Commercial
centres 4.Data
systèmes énergétiques 5.Renewable
6.Transportation
